高安紅獅水泥窯主減速機振動故障診斷報告

診字第 No. 2017ZD-A-02001 號

受檢單位：高安紅獅水泥有限公司

Applicant

設備名稱：水泥窯主減速機

name

檢測類型：振動

Test Type

檢測日期： 2017.02

Testing Date

一、企業信息

高安紅獅水泥有限公司是一家專業生產高標號水泥的大型企業，位于江西省高安市八景鎮，毗鄰浙贛鐵路，滬瑞高速穿境而過，交通便利，現已投產一條日產4000噸和一條日產5000噸新型干法水泥熟料生產線，配套兩套總裝機容量16.5MW的純低溫余熱電站，兩套30萬噸礦渣微粉生產線，，可年產高標號水泥400萬噸，年發電量1億度，年生產礦粉60萬噸，是紅獅控股集團成立的*個省外子公司。

高安紅獅水泥有限公司

二、設備信息

設備名稱：水泥窯主減速機

設備類型：齒輪箱

設備編號： 2017021401

設備圖片：

實物圖

結構圖

水泥窯主減速機實物圖

水泥窯主減速機結構圖

齒輪箱從輸入端開始齒輪序號依次是Z1,Z2, Z3,Z4,Z5,Z6.

測點布置：

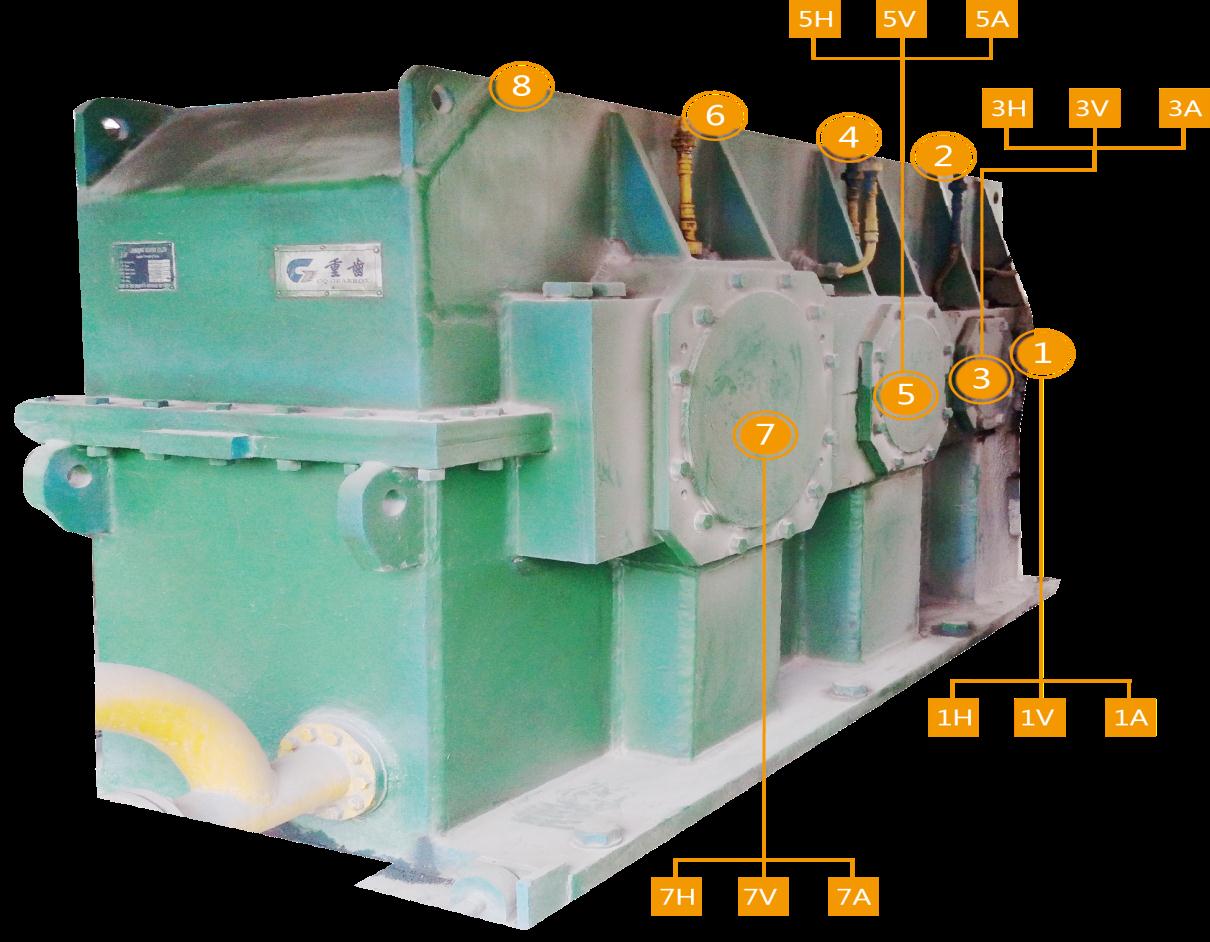

水泥窯主減速機測點布置

三、振動檢測故障診斷報告

1. 機組

設備編號	1F57-1(15b.01P1)	項目單位	高安紅獅水泥
減速機類型	平行軸減速機-4軸	采集日期	2017.02
齒輪箱型號	JH800C-SW306-31.5	傳動比	30.876
電機型號

2. 運行狀態

電機	齒輪箱
正常	注意

2.1 電機部分

= 1 \* GB3 ① 電機測點時域波形無顯著沖擊特征，頻譜高頻段未見軸瓦摩擦特征，表明電機兩端承狀態良好。

② 電機運行正常，振動速度量略大（3.50mm/s），在允許范圍內。

③ 電機與減速箱對中狀態良好，聯軸器無異常特征。

2.2 齒輪箱部分

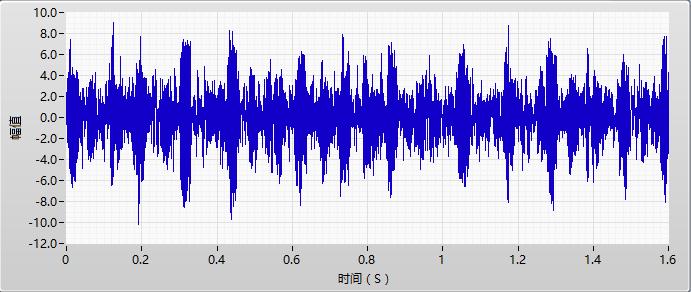

① 高速級齒輪Z1/Z2嚙合不佳，齒面存在明顯損壞特征，有顯著剝落（片狀剝落）；頻譜中Z1/Z2嚙合頻率，能量大，并伴有2倍頻，3倍頻，4倍頻，邊頻帶中有2軸的轉頻（5Hz）以及倍頻調制，時域波形中可見明顯的沖擊，時間周期在0.22S剛好與 = 2 \* ROMAN II軸轉頻5Hz一致。

② 低速軸3,4軸以及齒輪出現正常磨損，運行正常。

③ 各軸承未見明顯故障特征，運行正常。

3. 檢維修建議

持續監測齒輪箱振動數據，建議一周一次，觀察嚙合頻率變化發展情況，一旦有明顯增長建議停機檢修。

目前情況下，因為齒輪是斜齒，可以繼續使用。

四、詳細分析

1. 振動數據表

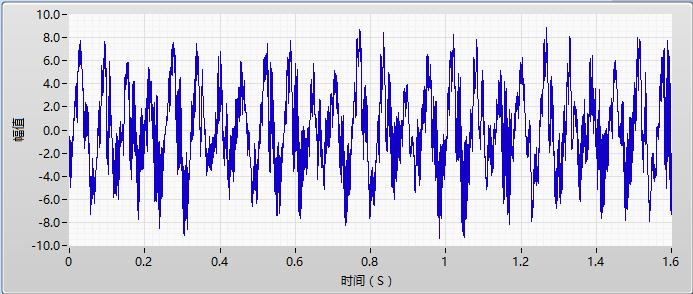

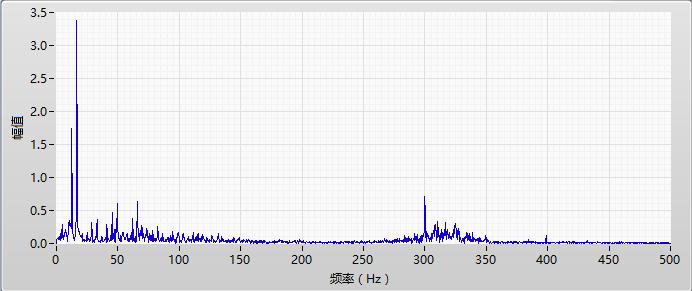

振動測點	振動加速度		速度 (mm/s)
振動測點	峰值 (m/s^2)	峭度指標 (無量綱)	速度 (mm/s)
電機軸伸端水平	3.81	3.37	3.50
電機軸伸端垂直	3.13	3.07	2.07
齒輪1軸輸入端水平	4.61	5.05	2.15
齒輪1軸輸入端垂直	8.76	5.22	3.20
齒輪1軸輸入端軸向	6.46	4.76	2.12
齒輪1軸自由端水平	7.66	4.08	2.26
齒輪1軸自由端垂直	7.82	4.45	2.43
齒輪2軸輸入側水平	3.62	4.62	2.28
齒輪2軸輸入側垂直	5.48	6.01	2.13
齒輪2軸輸入側軸向	6.72	3.81	2.43
齒輪2軸自由端水平	7.74	4.08	2.16
齒輪2軸自由端垂直	7.04	4.67	1.56
齒輪3軸輸入側水平	4.14	4.08	2.41
齒輪3軸輸入側垂直	4.71	6.14	1.65
齒輪3軸輸入側軸向	5.89	2.90	2.35
齒輪4軸輸入側水平	4.28	3.89	1.75
齒輪4軸輸入側垂直	6.44	4.58	2.56
齒輪4軸輸入側軸向	8.87	2.66	3.02
齒輪4軸輸出端水平	11.0	3.85	3.13
齒輪4軸輸出端垂直	12.04	4.15	3.35

2. 結構圖與特征頻率表

窯主減速機平行軸減速機輸入轉速：993.6轉/分（按頻譜數據估算）

部件名稱	物理特征	頻率類型描述	特征頻率（Hz）
高速輸入軸1		轉頻	16.56
Z1/Z2斜齒	輸入20 輸出66	嚙合頻率	321.25
中間軸2		轉頻	5.0
Z3/Z4斜齒	輸入22 輸出68	嚙合頻率	128.12
中間軸3		轉頻	1.88417
Z5/Z6斜齒	輸入21 輸出65	嚙合頻率	39.567
輸出軸4		轉頻	0.6087

特征頻率表1

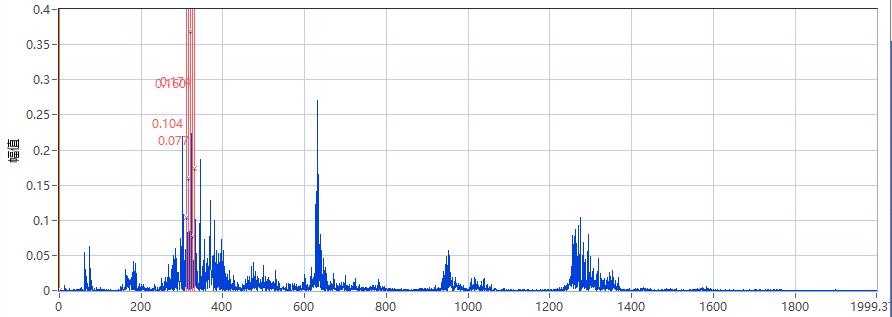

序號	故障信號頻率（Hz）	振幅	故障部位及性質分析
1	321.25	0.369	Z1/Z2嚙合頻率 1倍頻
2	632.5	0.271	Z1/Z2嚙合頻率2倍頻
3	953.125	0.058	Z1/Z2嚙合頻率3倍頻
4	1274.375	0.104	Z1/Z2嚙合頻率4倍頻

特征頻率表2

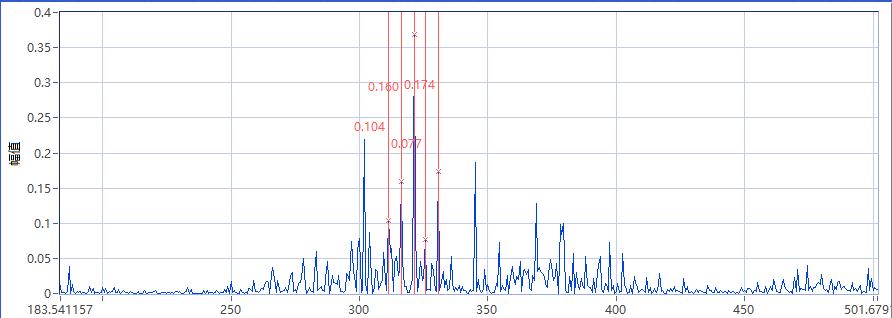

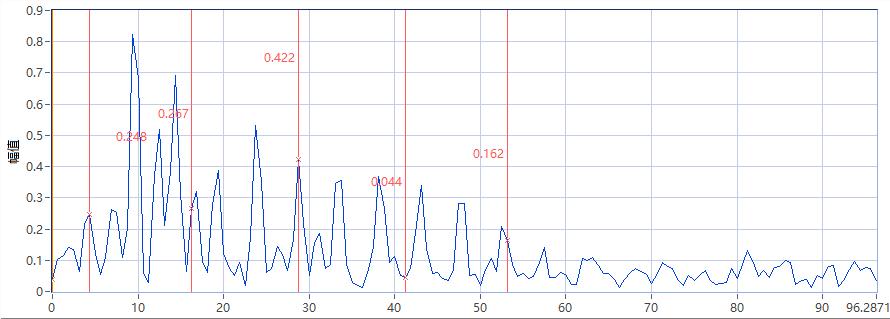

中心頻率Hz	邊頻Hz	差值Hz	特征頻率Hz	性質分析
321.25	316.25	5.0	5.0（軸軸頻）	一次邊頻
	311.25	10.0		二次邊頻
	325.625	4.425		一次邊頻
	330.625	9.425		二次邊頻
