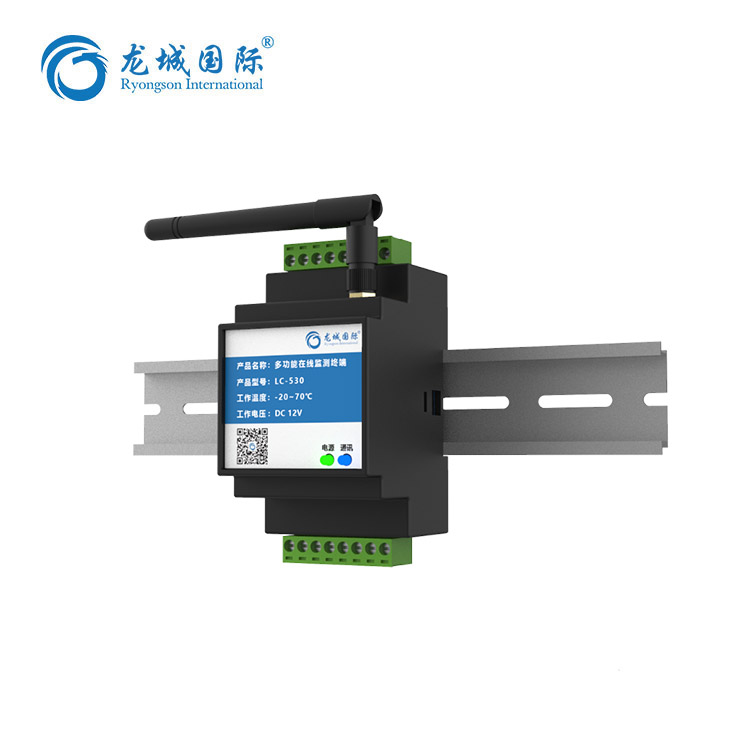

產品概述

LC-530多功能在線監測終端可接入現場具有485通訊的設備，支持標準的485通訊協議，同時可采集4-20mA狀態量。解決數據有線傳輸帶來的限制。

安裝在現場的硬件均為4G通訊傳輸，免去現場敷設通訊線纜的繁瑣工程。終端為DIN35卡軌安裝，并安裝4G天線，將終端通電（12VDC）后，即完成設備安裝，非常簡單。

硬件擁有良好性能及穩定性，在各種不同的環境的環境下，如高溫、低溫，高濕度，高鹽度等，都能夠長時間穩定運行。該硬件已在多個不同項目進行了批量使用，例如，在海南索道（高溫、高濕度、高鹽度）、鋼鐵廠（高溫、高粉塵）。

技術路線

LC530定義為“LC通訊模塊”，主機提供4路狀態量采集，1路DS18B20溫度采集功能；提供2路RS485接口，1路RS232接口用于擴展模塊采集功能；1路IIC通訊接口，用于連接其他IIC設備（如數字紅外溫度等）。

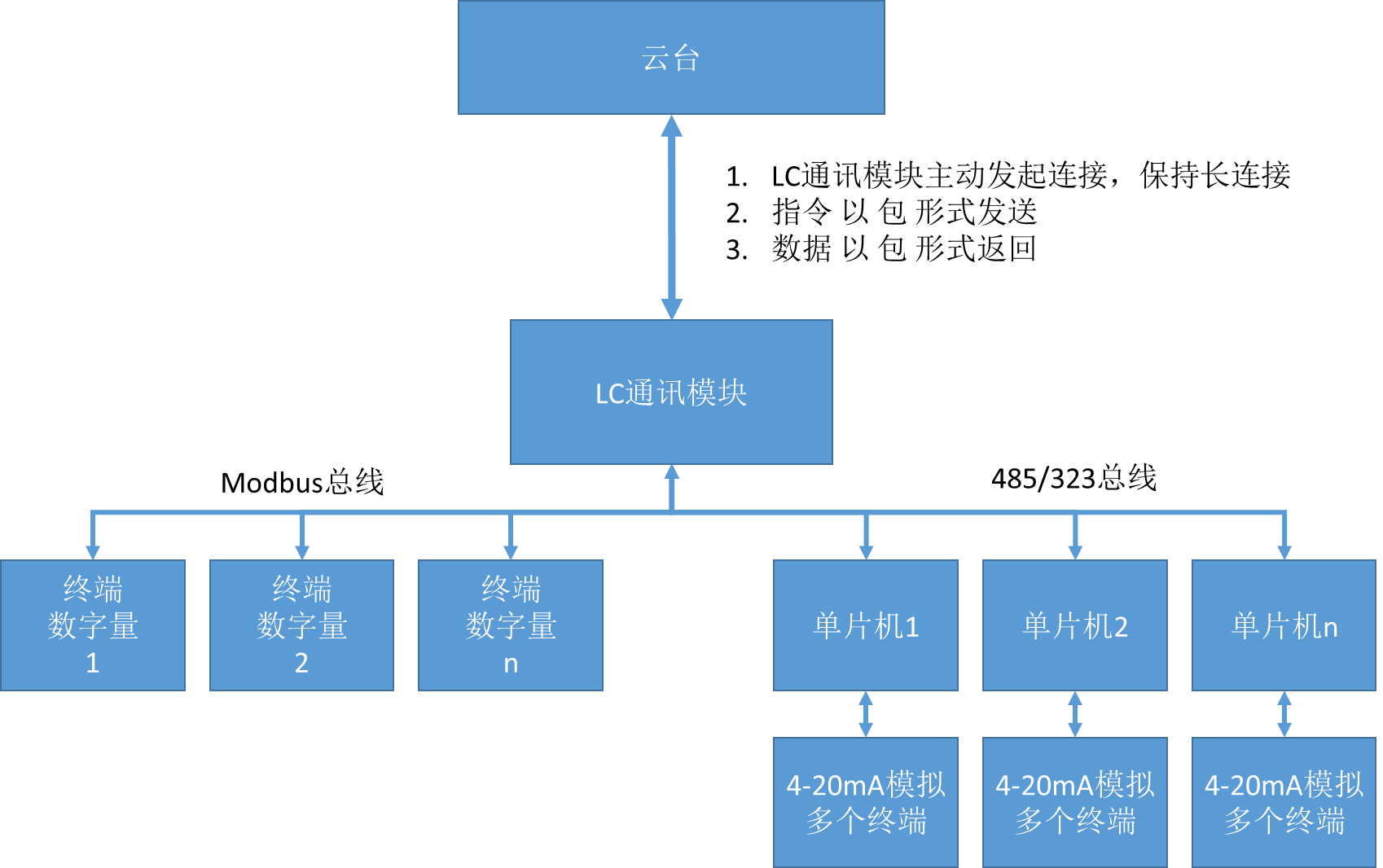

圖. 5?整體技術結構

整體設計思路以“框架”理念執行。

云臺與采集模塊間的通訊采用成熟的TCP/IP協議進行通訊，并采用長連接方式，通訊模塊僅負責命令的轉發及校驗，不對命令做儲存操作。

采集命令

模塊收到采集命令后，根據命令，依次對終端進行訪問，采集數據后，進行組包并發送給云臺

圖. 6?采集命令流程

控制命令

模塊收到控制命令后，須與云臺進行校驗，命令沒有錯誤，則可發送至終端

圖. 7?控制命令流程

1. 武漢某索道集團股份有限公司

海南猴島在線監測項目

圖. 2 多種狀態量在線監測

2. 鞍山市某自動化有限公司

高壓控制柜溫度在線監測

圖. 3?485通訊溫度在線監測

圖. 4 現場使用硬件
