一、?產品概述
LC-180A多功能動平衡儀，是專門針對旋轉設備動平衡而設計的，用于現場設備動平衡矯正使用，在此之上，系統支持，點檢功能，故障診斷功能。
圖 1故障診斷儀
二、?產品功能
1.?動平衡
具有單面動平衡能力，可適合不同種類轉子的現場平衡。可以在現場迅速判斷機械設備運行狀態，分析出機械設備是否存在動平衡不良故障。如果存在，則可以利用系統提供的試重法或影響系數法進行動平衡校正，系統將自動解算出加(減)配重的質量大小和角度。許多情況下，一次動平衡校正就可以去除轉子(軸系)90%以上的不平衡。
1)?設備連接操作
設備旋轉體上貼上反光貼、LC-180A開機，振動傳感器水平吸附在電機負載側，連接好轉速傳感器。打開振動無憂APP。
圖 2設備連接
2)?動平衡操作步驟
點擊現場動平衡、單面動平衡、輸入相應的參數、下一步、開啟電機并點開始。
圖?3轉子配置
現場動平衡——單面動平衡——輸入轉子信息——下一步——開始——下一步
3)?配置試重
等待手機提示停止后關閉電機，根據提示在0度配置4.57g，點擊下一步啟動電機。
圖 4配置試重
配重——輸入配重——下一步
4)?一次配重
點擊開始等待其自動停止后關閉電機取下試重，點擊下一步，根據提示5.4度位置配置1.47g，點擊開始啟動電機。
圖 5第 一次配重
開始——下一步——配重——開始
5)?二次配重
圖 6二次配重
開始——配重
點擊開始等待手機停止后關閉電機，在112度配置0.67g，點擊開始并開啟電機。
6)?平衡結果
點擊開始等待手機提示停止后關閉電機，此次平衡結果是0.05mm/s。點擊下一步查看平衡結果，點擊查看報告可看到平衡結論，導出平衡結果。
圖 7平衡結果
下一步——查看報告——導出報告
2.?故障診斷
可進行振動、溫度測量，現場觀測波形、頻譜，還可以將每臺設備的工藝量、觀察量手工錄入，做到對每一臺機器的運行狀態都了如指掌。
1)?設備鏈接
LC-180A多功能動平衡儀開機，振動傳感器水平吸附在電機負載側，連接好轉速傳感器。打開振動無憂APP。
圖 8設備連接
2)?故障診斷操作過程
APP首頁、數據采集、振動分析、故障診斷右上角，采集設置可選擇/創建公司，工廠，設備、測點、測向，點擊確定進入故障診斷可選擇數據類型、分析頻率、采樣點數，點擊開始等數據穩定后保存即可。
圖 9故障診斷操作
數據采集——振動分析——右上圖標——采集設置——開始采集——保存
3)?數據回放
數據采集界面，點擊、數據回放、測試一號風機、選擇相對應的測點即可看到結果。
圖 10數據回放
數據回放——點擊采集設備——全部——電機驅動端水平
3.?軸承診斷
軸承狀態結論清晰直觀：直接按綠、黃、紅來指示，同時配以文字說明，如：潤滑不良等直接文字提示。
1)?設備鏈接
LC-180A開機，振動傳感器水平吸附在電機負載側，鏈接好轉速傳感器。打開振動無憂APP。
圖 11設備連接
2)?軸承診斷操作步驟
APP首頁、軸承診斷、右上角可選擇/創建公司、工廠、車間、設備、測點、測向，根據實情選擇對應的測點測向點擊確定，進入軸承診斷界面點擊開始等待其診斷結果即可。
圖 12軸承診斷操作步驟
軸承診斷——右上——采集設置——開始 采集——保存
4.?點檢任務
LC-180A多功能動平衡儀功能強大，能進行振動、溫度測量，現場觀測波形、頻譜，還可以將每臺設備的工藝量、觀察量手工錄入，做到對每一臺機器的運行狀態都了如指掌，讓您的工作更方便快捷，準確到位。
1)?設備鏈接
LC-180開機，振動傳感器水平吸附在電機負載側，鏈接好轉速傳感器。打開振動無憂APP。
圖 13設備連接
2)?點檢任務操作步驟

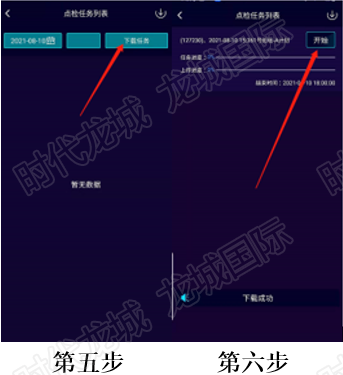

點檢任務下載
APP首頁，點檢任務、設備點檢、右上、選擇日期、確定、下載任務。
圖 14點檢任務下載
點檢任務——設備點檢——右上——確定——下載
點檢任務操作
開始、逐步測量、測量/智能、完成上傳、完成、確定。
圖 15點檢任務操作
開始——逐步測量——測量——完成上傳——完成——確定
